一直以來，光纖作為高帶寬和高安全的傳輸介質，被廣泛應用于各大傳輸網絡中。由于線纜和設備造價昂貴，光纖大多只被用于網絡主干，即應用于垂直主干子系統和建筑群子系統的系統布線，實現樓宇之間以及樓層之間的連接。下面我們就來簡單了解下光纖布線的基本知識。

　　在進行光纖布線前，首先要考慮到光纜敷設的要求。一般光纜要滿足如下要求：

　　光纜容許的最小曲率半徑在施工時應當不小于光纜外徑的20倍，施工完畢應當不小于光纜外徑的15倍。 光纜敷設時要求布放光纜的牽引力應不超過光纜允許張力的80%，瞬時最大牽引力不得大于光纜允許的張力。主要牽引力應當加在光纜的加強構件上，光纖不能直接承受拉力。

　　了解了光纖敷設的基本要求后，接下來就可以進行光纖布線了。光線布線通常被分為室內布線和室外布線兩種，下面我們將一一進行詳細分析。

　　《 一、光纜分類和布線知識 》

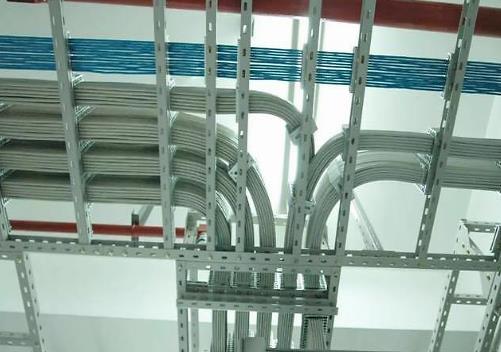

　　室內光纜主要是應用于水平子系統和垂直主干子系統的敷設。水平子系統光纜的敷設與雙絞線非常類似，只是由于光纜的抗拉性能更差，因此，在牽引時應當更為小心，曲率半徑也要更大。垂直主干子系統光纜用于連接設備間至各個樓層配線間，一般裝在電纜豎井或上升房中。為了防止下垂或滑落，在每個樓層的槽道上、下端和中間，必須將光纜牢牢地固定住。通常情況下，可采用尼龍?jiān)鷰Щ蜾撝瓶ㄗ舆M(jìn)行有效的固定。最后，還應用油麻封堵材料將建筑內各個樓層光纜穿過的所有槽洞、管孔的空隙部分堵塞密封，并應采取加堵防火材料等防火措施，以達到防潮和防火的效果。敷設光纜時應當按照設計要求預留適當?shù)拈L(zhǎng)度，一般在設備端應當預留5m-10m，如有特殊要求再適當延長。

　　室外光纜的敷設根據環境的不同可以分為很多種。在長途干線、市內電話中繼、水底和海底通信以及局域網、專用網等環境中，光纖布線選用方式各不相同，主要敷設方式有架空、直埋、管道、水底、室內等。

　　《 1、架空光纜 》

　　架空光纜多用于電線桿上，敷設架空光纜時，可以利用原有的架空明線桿路，這樣可以節省建設費用、縮短建設周期。但是架空光纜位于高處，易受臺風、冰凌、洪水等自然災害的威脅，也容易受到外力影響和本身機械強度減弱等影響，因此架空光纜的故障率高于直埋和管道式的光纖光纜。其敷設方法主要有兩種：

　　吊線式：先用吊線緊固在電桿上，然后用掛鉤將光纜懸掛在吊線上，光纜的負荷由吊線承載。

　　自承式：用一種自承式結構的光纜，光纜呈“8”字型，上部為自承線，光纜的負荷由自承線承載。

　　《 2、直埋光纜 》

　　直埋光纜通常直接埋在地下，這就要求其具有抵抗外界機械損傷的性能和防止土壤腐蝕的性能。根據土質和環境的不同，光纜埋入地下的深度一般在0.8米至1.2米之間。在敷設時，還必須注意保持光纖應變要在允許的限度內。

　　直埋光纜的敷設需要挖溝，挖溝標準一般普通土1.2米、半石質1.0米、流沙0.8米，以及在穿越鐵、公路時需挖1.2米，上述溝底應加墊10CM細土或沙土，溝底寬度一般為30CM。如需敷設兩條或兩條以上光纜時，光纜間應保持5CM的間距。在路面表層經常受壓的路段應預埋鋼管或預放硬質塑料管。布放光纜在遇有坡度、穿越鐵、公路等特殊地段時應作"S"形敷設。

　　《 3、管道光纜 》

　　管道敷設一般是在城市地區，所處環境不似架空光纜和直埋光纜那么惡劣，因此對光纜護層沒有特殊要求，無需鎧裝。管道敷設前必須選下敷設段的長度和接續點的位置。敷設時可以采用機械牽引或人工牽引。一次牽引的牽引力不要超過光纜的允許張力。制作管道的材料可根據地理選用混凝土、石棉水泥、鋼管、塑料管等。

　　城市標準管孔大小一般為ф90MM，可容納3~4寸塑料子管3根。1寸子管適合于直徑小于20MM的光纜。子管布放過程中容易產生扭曲，當扭紋節距在10米以內時，光纜與子管內壁的摩擦力增大這樣將給光纜的敷設帶來一定的困難，因此敷設塑料子管應避免扭曲。管道光纜敷設要通過人孔的入口、出口路由上出現拐彎，曲線以及管道人孔高差等情況適時配置導引裝置減少光纜的摩擦力，降低光纜的牽引張力。

　　光纜牽引子管內應選用專用工具“尼龍棒”，安排適當?shù)墓こ碳夹g(shù)人員即可牽引，待光纜牽引完畢后由人工將每個人孔中的余纜放至規定的托架上。為了以后的安全一般采用軟管或PE軟管保護，并用扎帶軋之固定。光纜的端頭應留余適當長度盤圈后掛在人孔壁上，不要浸泡于水中。

　　《 4、水底光纜 》

　　在這幾種光纜敷設方式中，水底光纜的敷設環境是最為嚴峻的，因此修復故障的技術和措施也困難得多。一般水底光纜必須采用鋼絲或鋼帶鎧裝的結構，護層的結構要根據河流的水文地質情況綜合考慮。例如在石質土壤、沖刷性強的季節性河床，光纜遭受磨損、拉力大的情況，不僅需要粗鋼絲做鎧裝，甚至要用雙層的鎧裝。施工的方法也要根據河寬、水深、流速、河床、流速、河床土質等情況進行選定。

　　《 二、光纖布線的技巧及注意事項 》

　　關于光纖信號衰減的問題，它主要分為內在衰減和外在衰減兩個方面。內在衰減是由光纖制成材料決定的，而外在衰減則與施工過程密切相關。所以在減少內在衰減方面，我們要學會選擇合適的光纖。比如飛速(FS)提供的高品質光纖，可以將信號衰減減少到最小。另外，還要注意不同的環境選擇不同的光纖。

　　《 三種常用環境中選用的光纖類型 》

　　1、傳輸距離在2km以內的，可選擇多模光纖，超過2km可用中繼或選用單模光纖。

　　2、建筑物內用的光纖在選用時應注意其阻燃、毒和煙的特性。一般在管道中或強制通風處可選用阻燃但有煙的類型;如果是暴露的環境中，則應選用阻燃、無毒和無煙的類型。

　　3、戶外用光纜直埋時，宜選用鎧裝光纜。架空時，可選用帶兩根或多根加強筋的黑色塑料外護套的光纖。

　　《 光纖布線有幾個基本要求 》

　　1、探測光纖儲存在纜盤中，防護包裝在安裝之前予以保留，并使纜盤保持直 立狀態，以防止出現垮纜，損壞探測光纖。貯運過程中始終注意探測光纖彎曲半徑與拉力限制。

　　2、光纖布線過程中，Φ0.9光纖拉力小于4Kg;Φ3光纖拉力小于10Kg;鎧裝 光纖拉力小于30Kg。

　　3、現場光纖放線的時候，要用細長棒水平穿過光纖纏繞盤的中心，旋轉繞盤 放線，禁止將光纖繞線盤立放到地上，把光纖從盤上旋轉放線。

　　4、光纖遠離測溫主機的末端要做如下處理：取最后30厘米長的Φ0.9光纖(如果有護套或鎧裝，要除去)，把光纖纏繞直徑為1厘米的小圈10圈。

　　5、探測光纖彎曲半徑須大于30mm,穿墻、穿管時不可嚴重磨損或壓壞探測光纖。

　　6、多條光纖穿過同一條較長金屬或PVC管時，要保證光纖一次穿過，不可以分次穿光纖。

　　7、探測光纖禁止亂摔、大力折擰、重力沖擊、過力拉伸等，避免探測光纖纖芯斷裂。

　　8、工程使用的光纖型式、規格應符合設計的規定和要求。

　　《 施工的過程中還要考慮以下幾點 》

　　1、在進行光纖布線前，一定要選擇受過嚴格培訓的技術人員去進行光纖的端接和維護。此外，還必須準備很完備的設計和施工圖紙，以便施工和今后檢查方便可靠。

　　2、布線過程中注意不要讓光纜受到重壓，小心放置光纜，避免其受到堅硬物體的磨損和扎傷。另外，牽引力不應超過最大鋪設張力。

　　3、一次布放長度不要太長(一般2km，布線時應從中間開始向兩邊牽引)。

　　4、光纖在敷設的過程中，還要考慮到彎道的影響。一般光纖的轉彎應大于光纖自身直徑的20倍。

　　5、如果布線時需要穿越墻壁和樓層時，一定要給光纖加上帶護口的保護用塑料管，并且要用阻燃的填充物將管子填滿。在建筑物內也可以預先敷設一定量的塑料管道。

　　6、當光纖應用于主干網絡時，每個樓層配線間至少要用6芯光纜，高級應用最好能使用12芯光纜。這是從應用、備份和擴容三個方面去考慮的。

　　7、較長距離的光纖敷設最重要的是選擇一條合適的路徑。這里不一定最短的路徑就是最好的，還要注意土地的使用權，架設的或地埋的可能性等。

　　8、在山區、高電壓電網區鋪設時，要注意光纖中金屬物體的可靠接地，一般每公里有3個接地點，或者就選用非金屬光纖。

　　光纖布線是大勢所趨，已經慢慢成為了主導的建筑物布線媒介。在不久的將來，由于光纖可以不設配線間和有源硬件，節約了中間環節的成本，可以大大減少總成本的花費，因此也必將實現光纖到桌面的應用。
